一
產品名稱:
科宇牌KY769型智能泡沫型移動衛生間
二
尺寸規則:
1、單廁間內尺寸:長1.2米，深度：1.4米，高2.1米；
2、殘疾人間內尺寸:長2米，寬2米，高2.1米；
3、第三衛生間內尺寸：長3米，寬2.2米，高2.1米；（水沖模式）
4、管理間內尺寸：長2米，寬2米，高2.3米；
三

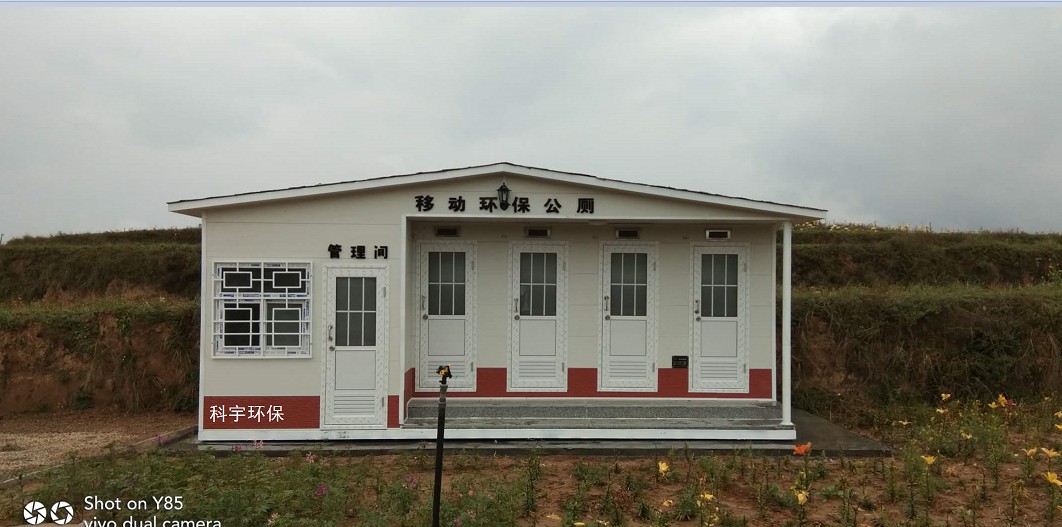

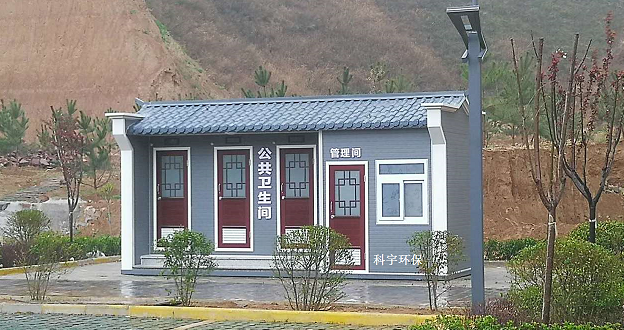

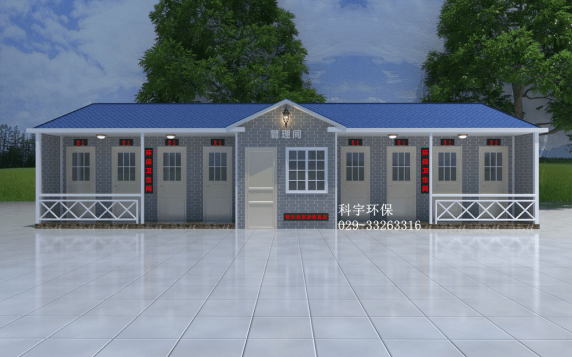

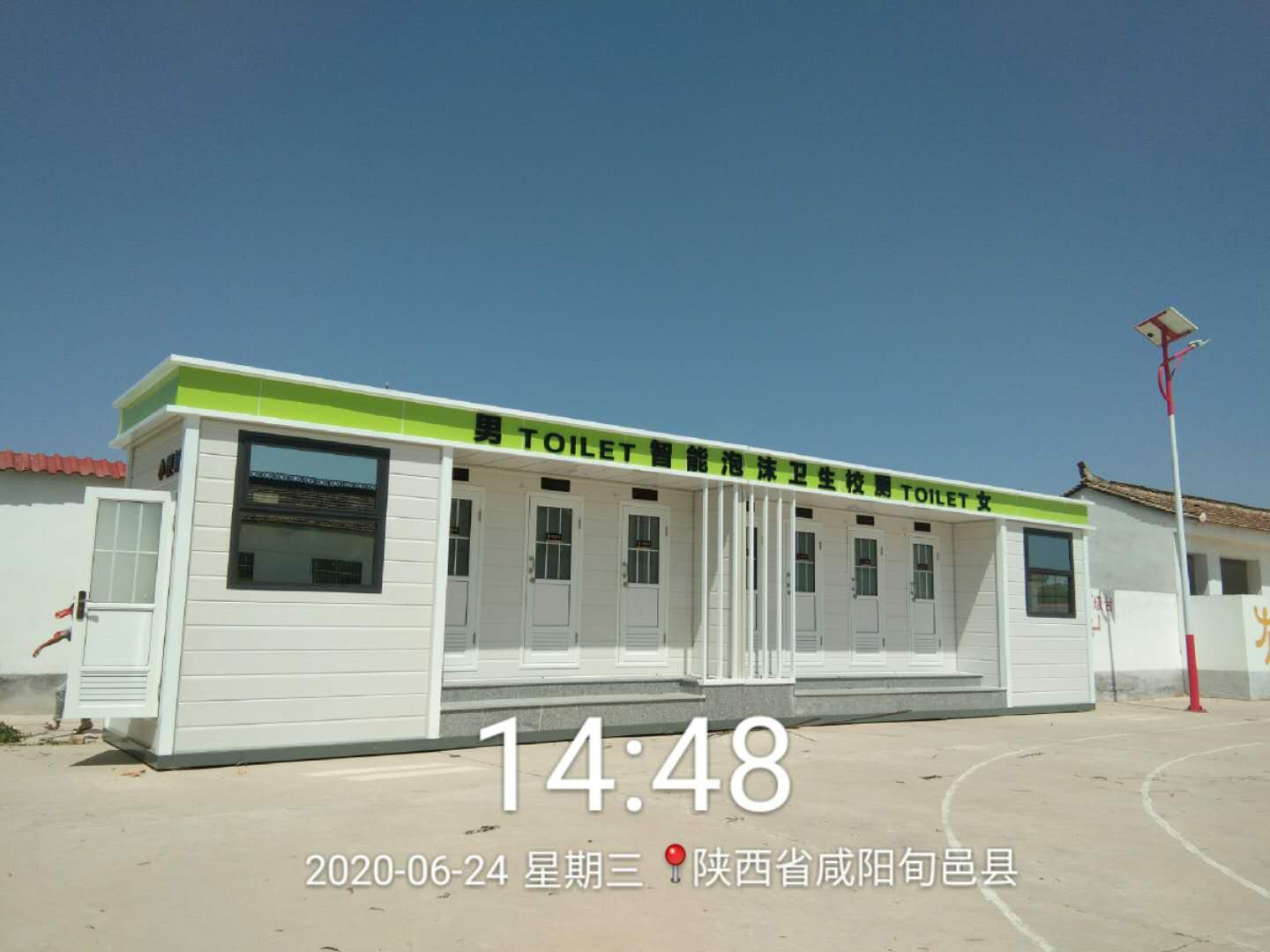

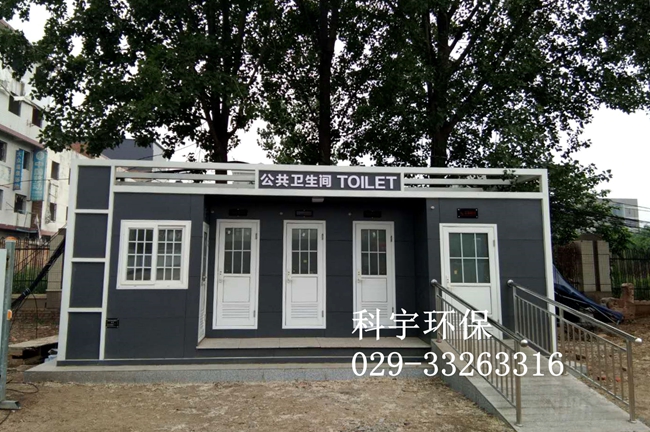

外觀效果圖:
金屬雕花板4廁位+1管理間
金屬雕花板3廁位+1管理間
金屬雕花板1小便間+7廁位+1無障礙間
金屬雕花板8廁位+1管理間
鋁塑板4廁位+1管理間
鋁塑板3廁位+1管理間
四
室內參考圖:

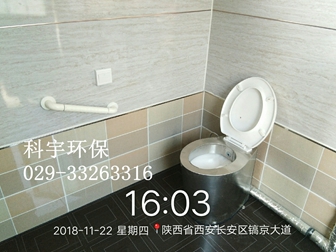

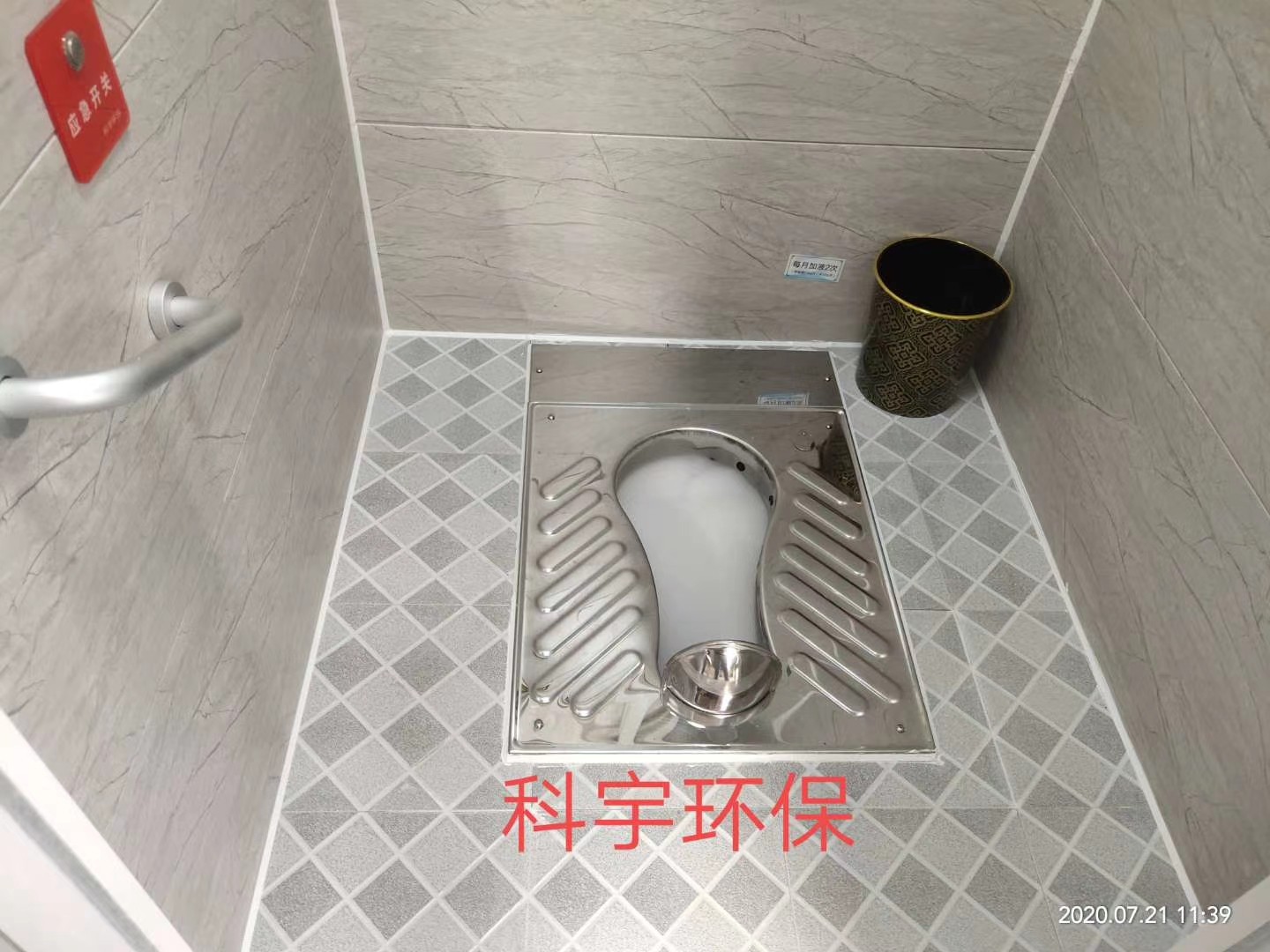

普通廁間 發泡坐便器
![6_E$R%]T3{W1303CZ~~WG%6.png](/uploadfiles/20170822/1503364186598068.png "1503364186598068.png")

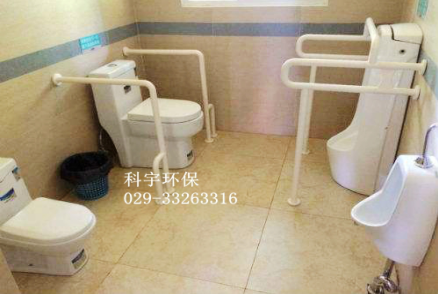

第三衛生間
管理間
五

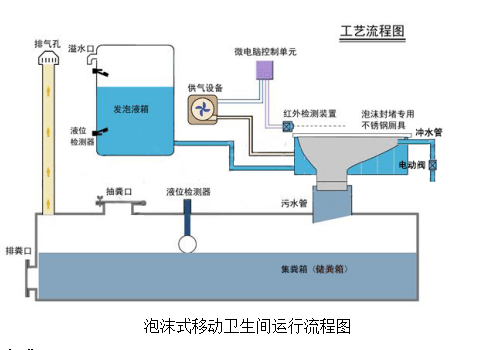

產品簡介及工作原理：
科宇牌KY769是一種微耗水、無需上下水管道支持的環保公廁，采用雙感應不銹鋼發泡蹲便器（檢測報告詳見附件1），智能PLC控制，利用發泡劑和水按設定比例進行混合自動添加入蹲便器中；泡沫混合液通過智能發泡系統產生泡沫代替?zhèn)鹘y(tǒng)廁所的流水沖洗，所產生的泡沫封堵便器的排污口，從而阻止不良氣味向廁間內擴散，同時泡沫有很強的潤滑作用，使糞便可以很順暢的滑落到處理池內。
泡沫發生系統由控制系統、發泡液、氣泵、平衡箱、紅外線傳感器、泡沫潔具等部分組成，發泡液加滿后在泡沫發生器的作用下自動適量通過擠壓方式均勻流入便器，糞便進入便器后在重力和泡沫沖擊及潤滑的作用下，順利進入化糞池，同時控制系統通過紅外線傳感器控制將整個便器進行雙重封堵，第一重為平衡堵頭封堵，糞便在重力作用開啟堵頭平衡板進入化糞池后，平衡板復位，將便器下污口封堵：第二重為泡沫封堵，當紅外線傳感器檢測到泡沫高度狀態被打破，將自動開啟泡沫發生器，產生新的泡沫進行再次封堵，直至達到平衡高度，如此循環工作，完全取代了傳統水沖廁所的功能。
科宇KY769所配雙感應不銹鋼發泡蹲便器，為技術領先的環保新產品，主要由滿溢式發泡洗滌系統和泡沫實時監測補充系統構成，全不銹鋼制件，集成式一體化設計，箱式結構；獨立單元式安裝；衛生潔凈；超級節水；該產品已批量應用于北京奧運場館、北京廁所節水改造等。
六
產品優勢：
（1）建設地點無需具備上下水，單廁位每月供水量不超過10升，與普通水沖廁所相比，節水率達99%；
（2）具有智能保溫系統，滿足零下30度時正常使用；
（3）糞便經分解抽取后直接可用于農田施肥，泡沫無污染，后附檢測報告（附件2）；
（4）視覺效果好，完全看不到污物，廁具排污處24小時被白色的泡沫覆蓋；
（5）泡沫和配重封堵頭雙重封堵，無臭味；
（6）后期消耗成本低，單廁位每月發泡劑不超過5元；
（7）由于用水量少，大大降低了清運次數，清運周期為半年到1年，節約了大量的清運費用；
（8）耗電量極低，單廁位每月5度；
（9）管理維護簡單，任何人經培訓皆可；
（10）可多次吊裝移動位置，重復使用；
七

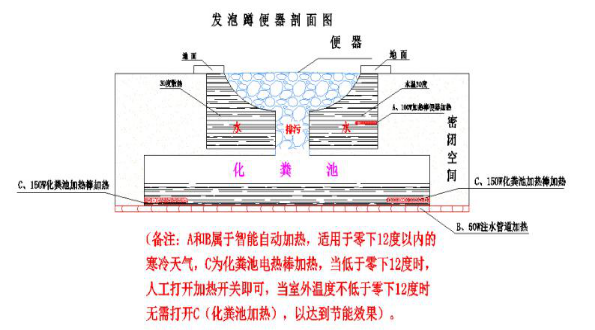

保溫防凍措施
1、儲便箱自帶加熱系統；
2、管道加熱系統；
3、化糞池加熱系統，可保證零下50度時也能正常使用，冬季單蹲位每天連續工作綜合功率不大于300瓦，單蹲位月耗電量不超10度；夏季單蹲位每天連續工作綜合功率不大于20瓦，單蹲位月耗電量不超1度。
八
后期消耗成本
（1）每蹲坑用電量：5度/月，成本為3元；
（2）每蹲坑用水量：5升/月，成本可忽略；
（3）每蹲坑發泡液用量：2升/月，5元/月；
（4）化糞池清理周期為一年兩次，一次費用為50-100元；
無水泡沫封堵式環保衛生公廁年費用約為320元。
（5）普通水沖衛生間年費用
普通水沖衛生間單坑用水量：一次沖水量約8升，一天按70次，一天用水量為560升，每月用水量為16.8噸，一年用水量約為200噸，年均成本費用約為2000元。
總結：每座廁所按6-8坑位計算，無水泡沫封堵式環保衛生公廁相比普通水沖衛生間年節約費用約為10000元到13500元。
九
糞便處理方案：
（1）無地埋化糞池
產品自帶一體式化糞池，單坑容積700升，700L/0.2L(200ml）=3500人次，按每天20人次，3500人次/20人次=175天，單蹲位大約需要175天（約半年）清理一次。滿了之后可以用抽糞車抽走，抽取周期為半年，視人流量而定。
（2）有地埋化糞池
泡沫封堵式廁所產生糞便直接進入地埋化糞池后經三級發酵，用抽糞車抽出后完全可用于農田施肥（其成分已經專業檢測機構檢測合格），無需城市排污管網支持；
十
產品材料及主要配置：
A、整體框架：
整體采用鋼架結構，底座4mm厚100mm×100 mm熱鍍鋅方管，中間2mm厚40 mm×80 mm，熱鍍鋅方管，屋頂2mm厚30 mm×30 mm熱鍍鋅方管，框架表面采用三重防銹工藝，第一重船用防銹底漆，第二重船用防銹面漆，第三重瀝青防銹層，抗風10級以上，抗震8級以上，壽命確保使用20年以上。
B、外墻：
1、合資金屬雕花復合保溫板（隔熱阻燃、色彩多樣）；2、東北樟子松防腐木（防腐防水、保溫效果好、造型多變、美觀耐用）；3、優質鋁塑板（保溫效果好、不易褪色、不宜附著灰塵、抗風性強）；4、優質彩鋼板（外觀優美、經濟實用）。
C、內墻：
1、竹木纖維板；2、仿大理石晶體板；3、優質鋁塑板；4、金屬雕花板；5、優質彩鋼板。
D、吊頂：
1、高檔生態木；2、集成吊頂；3、優質PVC；4、防腐木及桑拿板。
E、屋面：
1、多彩瀝青瓦；2、仿古樹脂瓦；3、優質彩鋼瓦；4、木瓦。
F、地面：
1優質花崗巖、大理石；2、304防滑不銹鋼；3、防滑花紋鋁板；4、高檔塑膠；5、瓷磚（廁間）。
G、門：
1、鈦鎂合金門；2、不銹鋼門；3、鋁塑板門；4、防盜門（管理間專用）。
H、窗：
1、彩鋁窗；2、鈦鎂合金窗；3、塑鋼窗。
I、門鎖：
1、火車專用有無人鎖；2、不銹鋼鎖（管理間專用）。
J、標準配置：
1、普通廁間：304不銹鋼泡沫式蹲便器、304不銹鋼扶手、衣帽鉤、整容鏡、卷紙架、廢紙桶、有無人顯示裝置、自動排風送風系統、智能控制器、LED照明燈、報警器、環保廁所標示牌、文明使用宣傳牌。
2、殘疾人間：高檔陶瓷座便器、高檔立柱式陶瓷洗手盆，紙簍、不銹鋼扶手、不銹鋼衣帽鉤、有無人顯示屏、卷紙盒、整容鏡、LED照明燈、報警器、環保廁所標示牌、文明使用宣傳牌。
3、第三衛生間: 2個高檔陶瓷座便器（成人、兒童）、2個小便斗（成人、兒童）、2個洗手盆（成人、兒童）、嬰兒護理臺、安全扶手、兒童座椅、置物架、烘干機、紙簍、不銹鋼衣帽鉤、有無人顯示屏、卷紙盒、整容鏡、LED照明燈、報警器、環保廁所標示牌、文明使用宣傳牌。
4、管理間: 不銹鋼衣帽鉤、配電控制盒、LED照明燈。（選配：辦公桌椅、3人沙發、架子床、飲水機、微波爐、空調）
5、廁間內蹲便器電輔熱功能，保證北方地區冬季嚴寒環境設備正常運行。
十一
技術參數：
十二
獨有功能：
應急報警系統：我公司專門為每個廁間加裝應急報警系統如高齡人群在如廁過程中出現身體不適，能及時得到外部人員救助。
十三
產品執行標準：
1、城市公共廁所規劃和設計標準（CJJ 14—37）執行。
2、IEC—529《外殼防護等級的分類》。
3、文字高度為100mm，中文（宋體）“廁所”在上，英文“Toilet”在下；圖形為正方形，中英文文字標識符合《公共場所雙語標識英文譯法》（DB11/T334-2006）的要求，標識的圖形符號符合《公共信息標志圖形符號》（GB/T10001.1-2000）標準要求。 。
